飞灰是指燃料在锅炉炉膛燃烧后随烟气进入尾部烟道的细小灰粒，飞灰中未燃尽碳的质量占飞灰量的百分率叫飞灰可燃物含量。飞灰中可燃物含量是反映锅炉燃烧效果的主要技术指标。在燃煤锅炉日常运行中，需要定时地采集飞灰样品来测定飞灰可燃物含量，以便监督锅炉燃烧工况的质量,及时改进运行操作,提高锅炉热效率。
其中比较推荐的两种飞灰取样器是：一种是抽气式飞灰取样器，另一种是撞击式飞灰取样器。接下来我为大家讲解第一种产品。

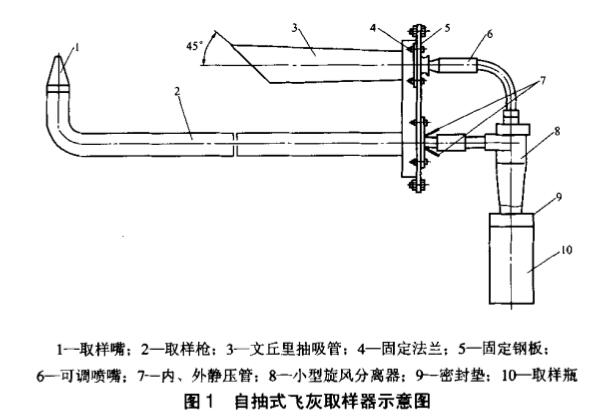

一、自抽式飞灰取样器结构
本产品有以下几部分组成：取样头、取样枪、文丘里抽吸管、固定法兰、固定钢板、可调喷嘴、内外静压
管、小型旋风分离器、密封垫、取样瓶等。
说明：
1、取样头的内径可根据烟气流速大小进行更换，通常取样头的内径为8mm~16mm。如果烟气流速高，可选择使用内径较小的取样嘴，反
之,选择使用内径较大的取样嘴。:
2、旋转可调喷嘴控制进入文丘里抽吸管的烟气量。
3、传递烟道内烟气静压及采样头内烟气静压。
4、小型旋风分离器及取样瓶分离和收集进入取样枪内的飞灰。
5、自抽式飞灰取样器的所有部件都安装在一块钢板上，尺寸建议为240mm×320mm，用螺丝将钢板固定在尺寸相当的角钢法兰上，角钢法兰可直接焊接在烟道壁上。
二、自抽式飞灰取样器原理
自抽式飞灰取样器依靠文丘里抽吸管产生的真空，将烟气从烟道中等速地吸入取样枪，在小型旋风分离器中将烟气中的飞灰分离并收集在取样瓶中，清洁空气则由文丘里抽吸管返回烟道，旋转可调喷嘴来调整取样枪内、外静压，从而使抽吸速度与烟道中的烟气流速一致，达到等速抽取烟气的目的。
三、自抽式飞灰取样器安装
1、安装位置
自抽式飞灰取样器尽可能安装在尾部竖井且烟气流动比较稳定的烟道上。若受现场条件限制，也可安装在水平烟道上。在取样点前、后应有适当直管段。取样枪伸入烟道内的长度可在1/8~1/2烟道深度范围内合适选择。取样头应正对烟气流动方向，文丘里抽吸管和取样枪的位置根据烟气的流向进行相应的调整。
安装位置宜选择在空气预热器入口烟道处，取样点处烟气温度应不超过400℃。
2、安装调试
自抽式飞灰取样器的各个部件之间的连接紧固密封无泄漏：自抽式飞灰取样器与烟道壁的焊接满焊,密封无泄漏；取样枪的内外静压管用耐温乳胶管与差压计相连接。在锅炉负荷为80%MCR~100%MCR工作情况下，旋转可调喷嘴，使差压计读数为零。
四、自抽式飞灰取样器运行使用
正式取样前，卸下取样瓶，将取样瓶中的飞灰全部清除掉，然后把取样瓶拧紧，旋转可调喷嘴，使差压计读数为零。
收集飞灰样品时，卸下取样瓶，将飞灰样品装入采集样品的容器内，然后将取样瓶拧紧再用。
